#Resistors #Сопротивления

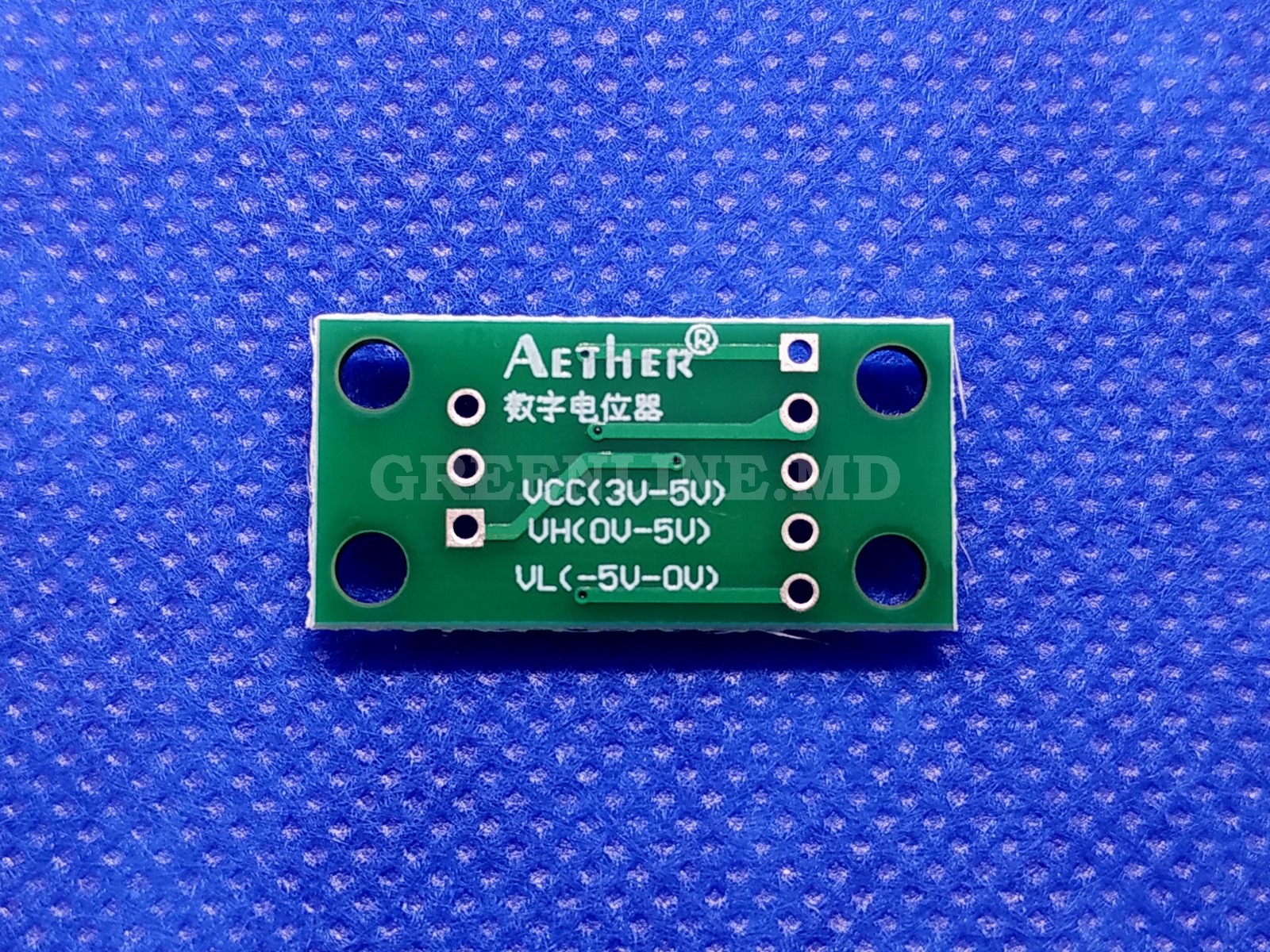

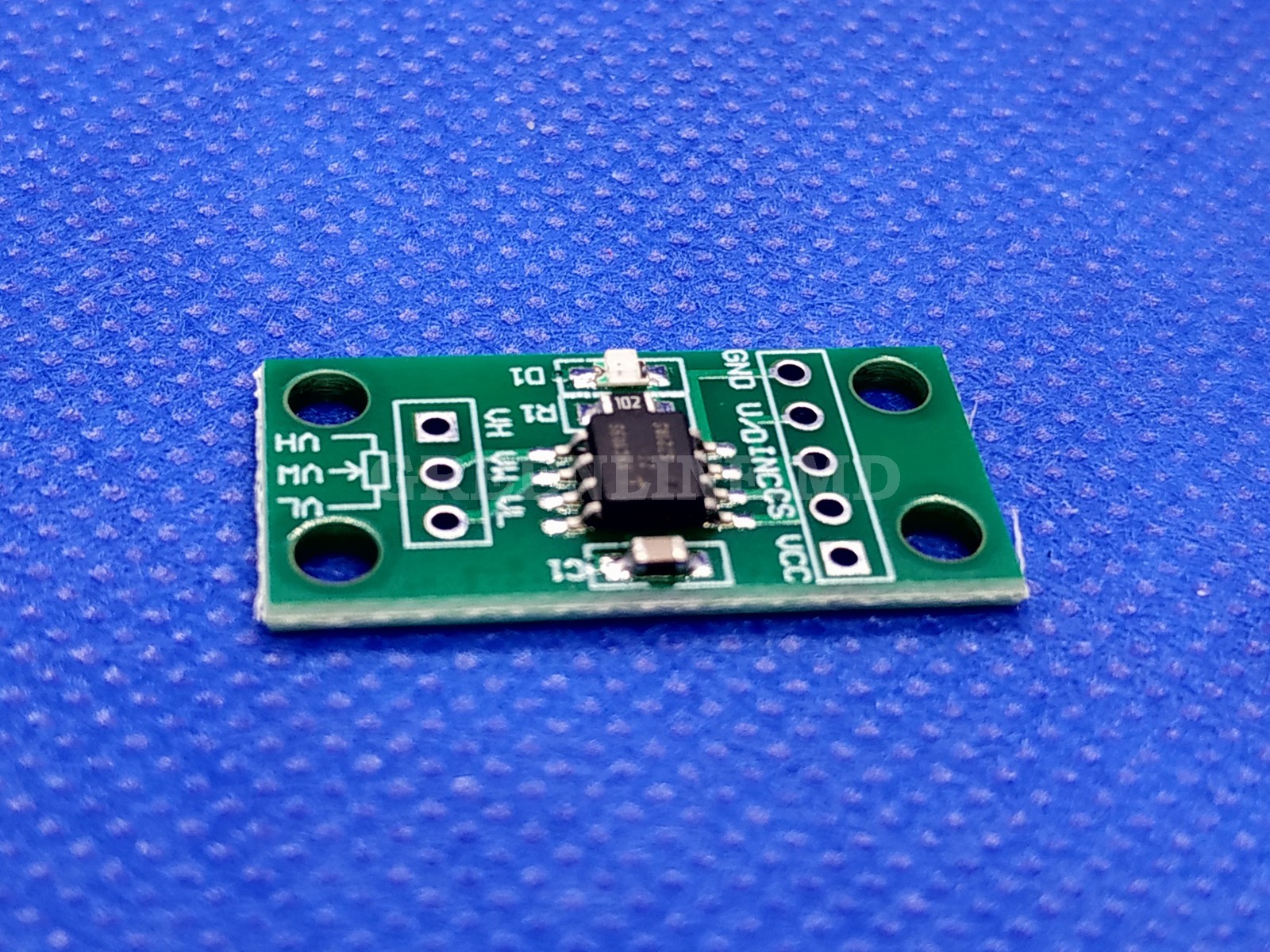

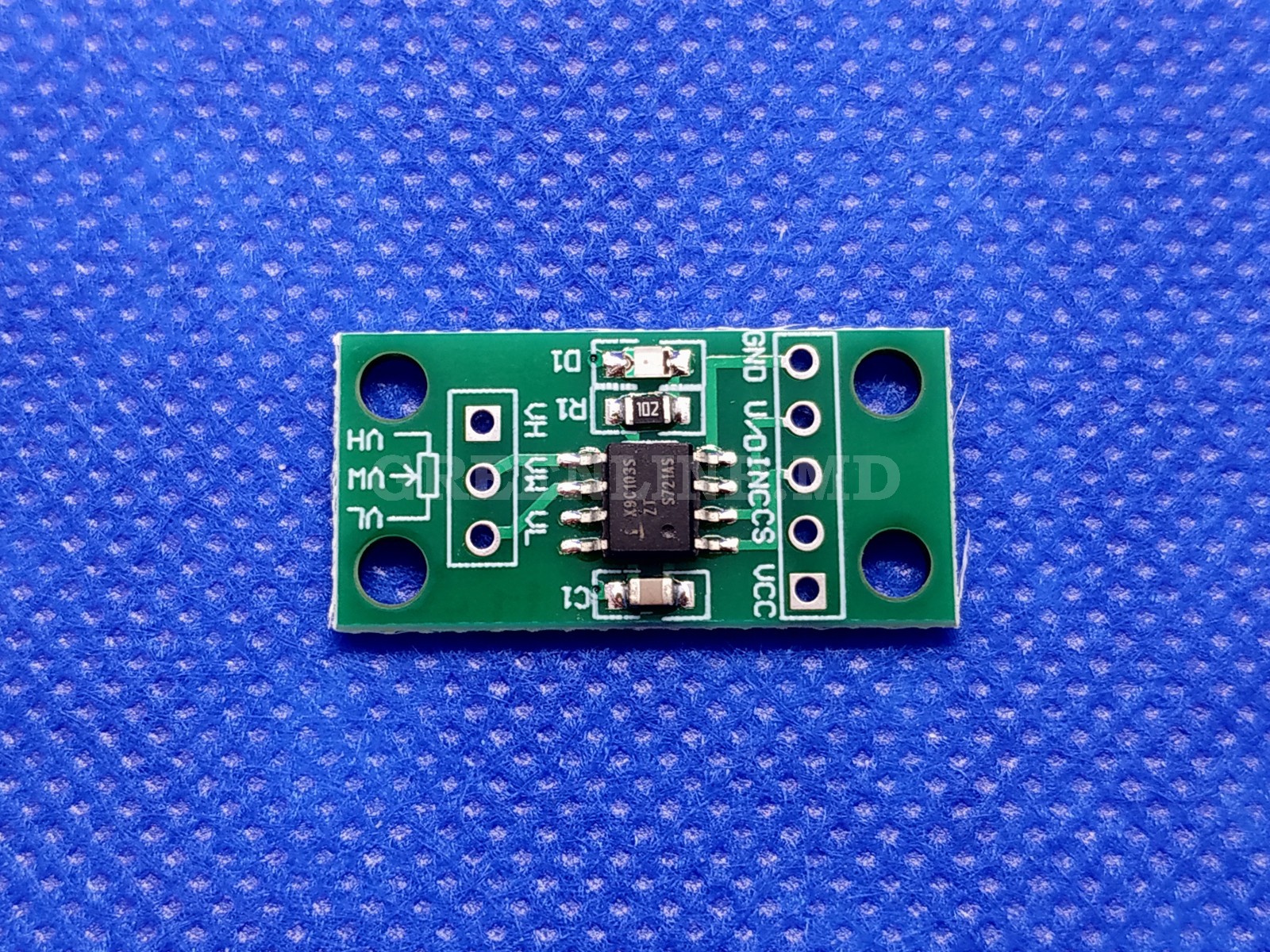

X9C103S — Потенциометр с цифровым управлением, изменение сопротивления происходит благодаря массиву из 99 резисторов.

У микросхемы нет привычного интерфейса вроде I2C или SPI, управление происходит по трем проводам, своеобразным способом.
Выход VH, RW, VL, выходы потенциометра, максимальное напряжение через потенциометр 10В, ток 8мА.
вход U/D: UP/DOWN, в зависимости от состояния этого входа, ползунок резистора перемещается в верх или вниз.
вход INC: INCREMENT, управление ползунком, когда на входе изменяется состояние с 1 на 0, ползунок потенциометра делает один шаг, принцип работы как у аппаратного прерывания.
вход CS: DEVICE SELECT, выбор устройства, чтобы микросхема начала принимать команды, нужно подать логический 0

Рабочее напряжение: 3V-5V
Чип: X9C103S
Размеры PCB: 2.7 * 1.3CM
Сопротивление: 0 - 10K Ohm
